Régi porcelánbiztosítékos tábla teljes korszerűsítése
Egy sok évtizedes, nehezen áttekinthető biztosítótábla helyére rendezett, korszerű és később is jól szerelhető elosztó került.
A régi rendszer újragondolása
A kiindulási állapotban számos porcelán olvadóbiztosító, több korszakból származó készülék és vegyesen vezetett áramkör volt egy helyen. A munka lényege nem pusztán az eszközök cseréje volt: a meglévő hálózatot át kellett tekinteni, az áramköröket azonosítani és egy logikusabb elosztási rendet kialakítani.
A projektet jól elkülönülő munkafázisokon keresztül mutatjuk be, hogy a kész burkolat mögötti munka is látható legyen.

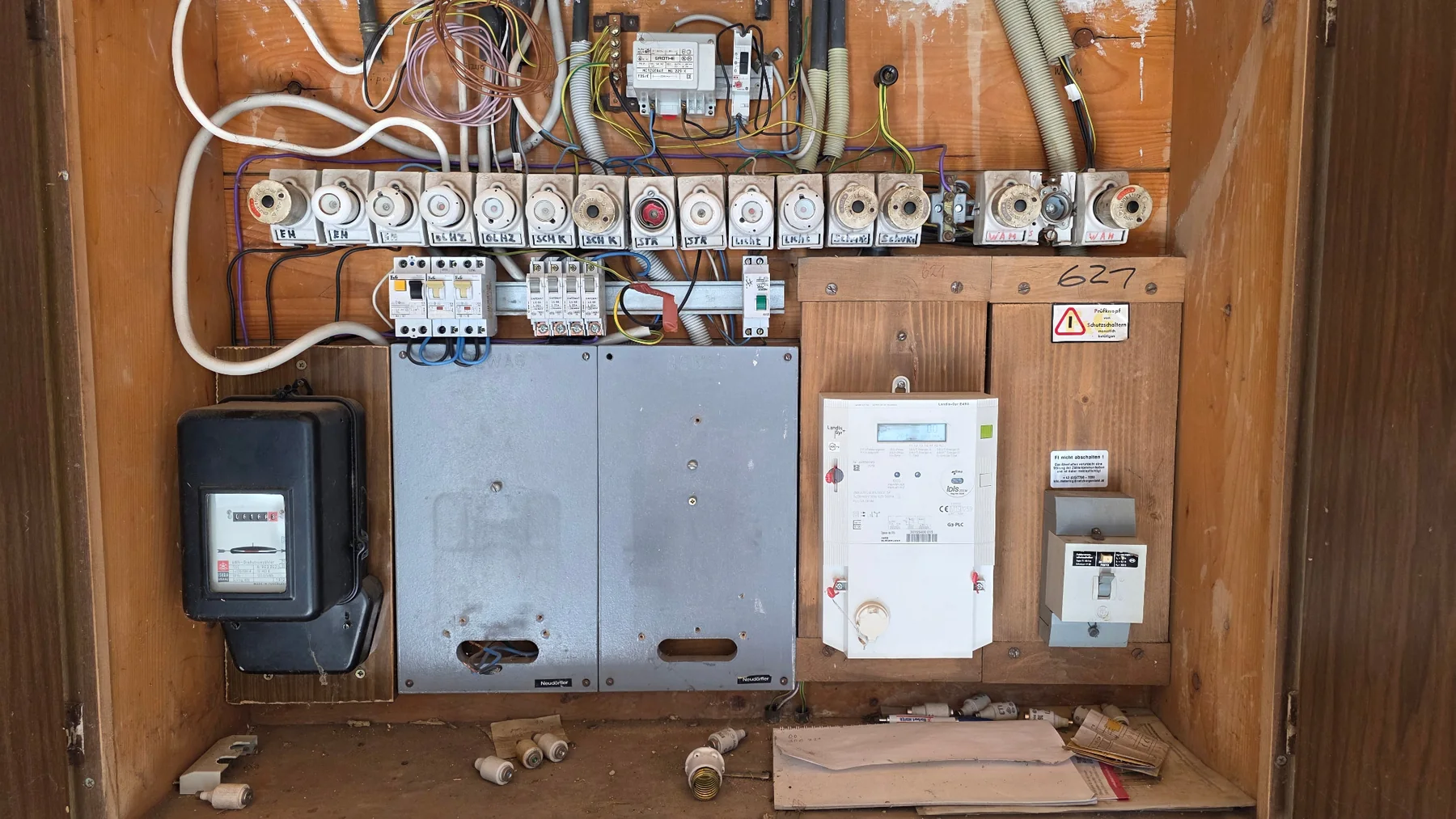

Kiindulási állapot
A régi táblán sok különálló porcelánbiztosító, régebbi kapcsolókészülék és többféle vezetékvezetés volt látható. Az áramkörök követése nehézkes volt, a rendszer pedig kevés helyet hagyott rendezett korszerűsítésre.
Az első lépés a meglévő bekötések áttekintése és az áramkörök azonosítása volt.
Új elosztási rend
Az új szekrényben a beérkező és elmenő vezetékek rendezett nyomvonalat kaptak. Külön sínre kerültek a szükséges csatlakozások, az áramkörök pedig csoportosítva és áttekinthető sorrendben csatlakoznak a védelmi készülékekhez.
A nagyobb szekrény megfelelő szerelési helyet biztosít, így a vezetékek nem kényszerből, hanem jól követhető módon futnak.
Nyitott kész állapot
A kész belső kialakításon jól látható az áramkörök különválasztása és a rendezett bekötés. A csoportos elrendezés egyszerűbb ellenőrzést, hibakeresést és későbbi módosítást tesz lehetővé.
A külön kisebb dobozban elhelyezett háromfázisú védelem fizikailag is elkülönül a lakás fő elosztójától.
Lezárt végeredmény
A burkolatok visszahelyezése után egy kulturált, zárt és a környezetéhez illeszkedő elosztó maradt. A kezelendő készülékek hozzáférhetők, miközben a belső vezetékezés védetten, a fedél mögött helyezkedik el.
Az eredmény nemcsak látványosan rendezettebb, hanem a későbbi szerelési munkák szempontjából is sokkal használhatóbb.
Ugyanaz a hely, teljesen más rendszer
ELŐTTEUTÁNAMit nyert az ügyfél?
